Giới Thiệu Sản Phẩm

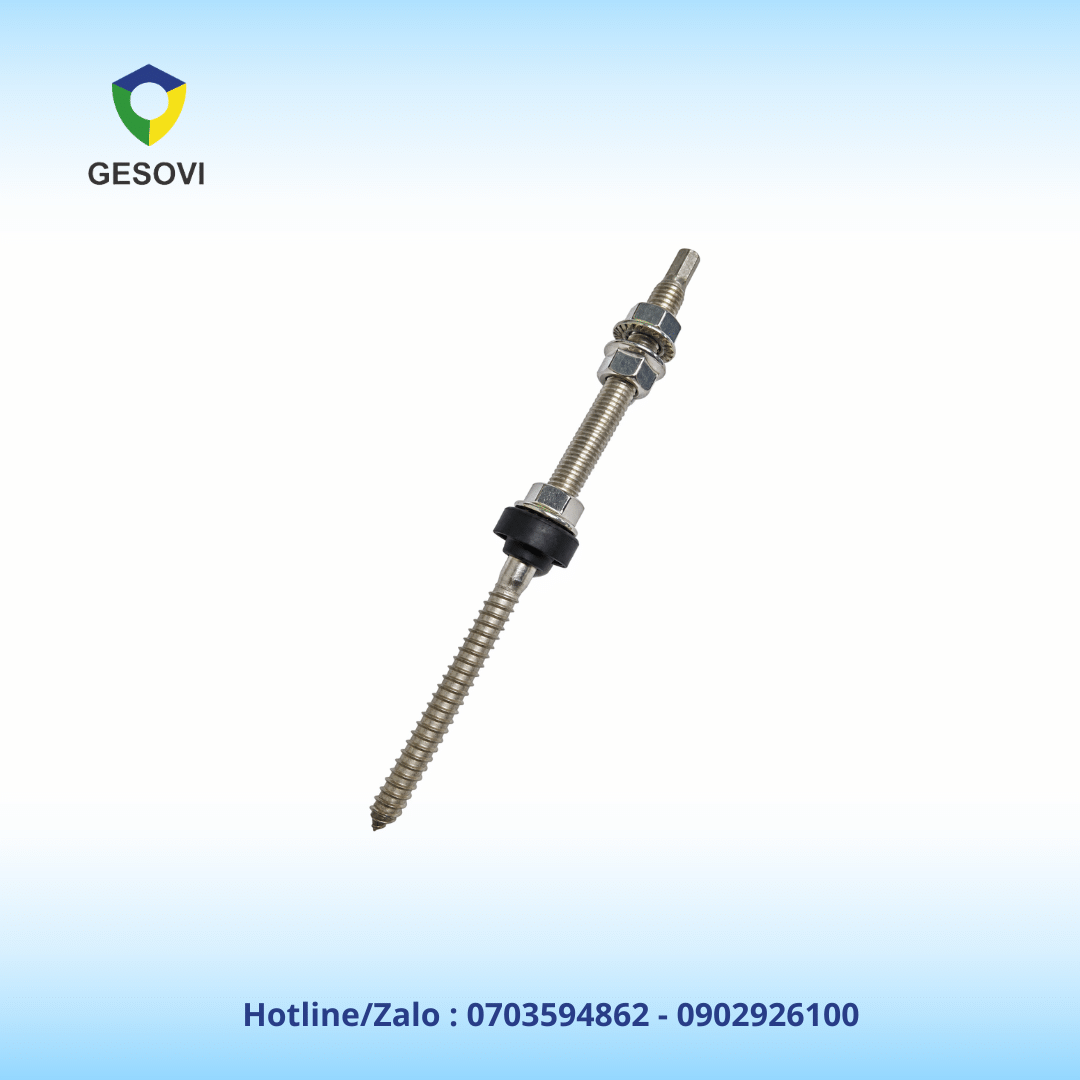

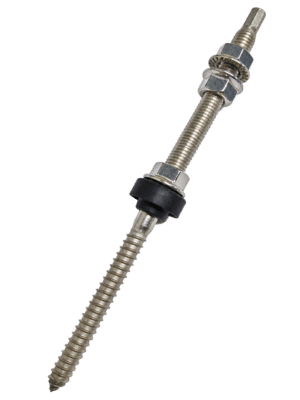

Bu lông hai đầu ren inox 304 M10x200 là phụ kiện liên kết cho hệ khung điện mặt trời, sử dụng cùng pát đỡ và thanh rail nhôm. Sản phẩm có chiều dài 200 mm, phần ren M10 phía trên và ren vít phía dưới, đi kèm đai ốc, vòng đệm và gioăng EPDM. Trong bài viết này, GESOVI sễ cung cấp sản phẩm trong nhóm phụ kiện nhôm điện mặt trời, phục vụ lắp đặt và thay thế phụ kiện hệ giàn.

Bu lông hai đầu ren M10x200 dùng để làm gì?

Sản phẩm tạo điểm liên kết giữa kết cấu mái và pát đỡ rail điện mặt trời:

• Ren M10 phía trên: lắp đai ốc, giữ và điều chỉnh vị trí pát đỡ.
• Ren vít phía dưới: neo vào kết cấu phù hợp.
• Gioăng EPDM: hỗ trợ làm kín quanh vị trí xuyên mái.

Cần chọn đúng dạng ren theo vật liệu neo. Bu lông dành cho nền gỗ không được mặc định sử dụng trực tiếp cho xà gồ thép.

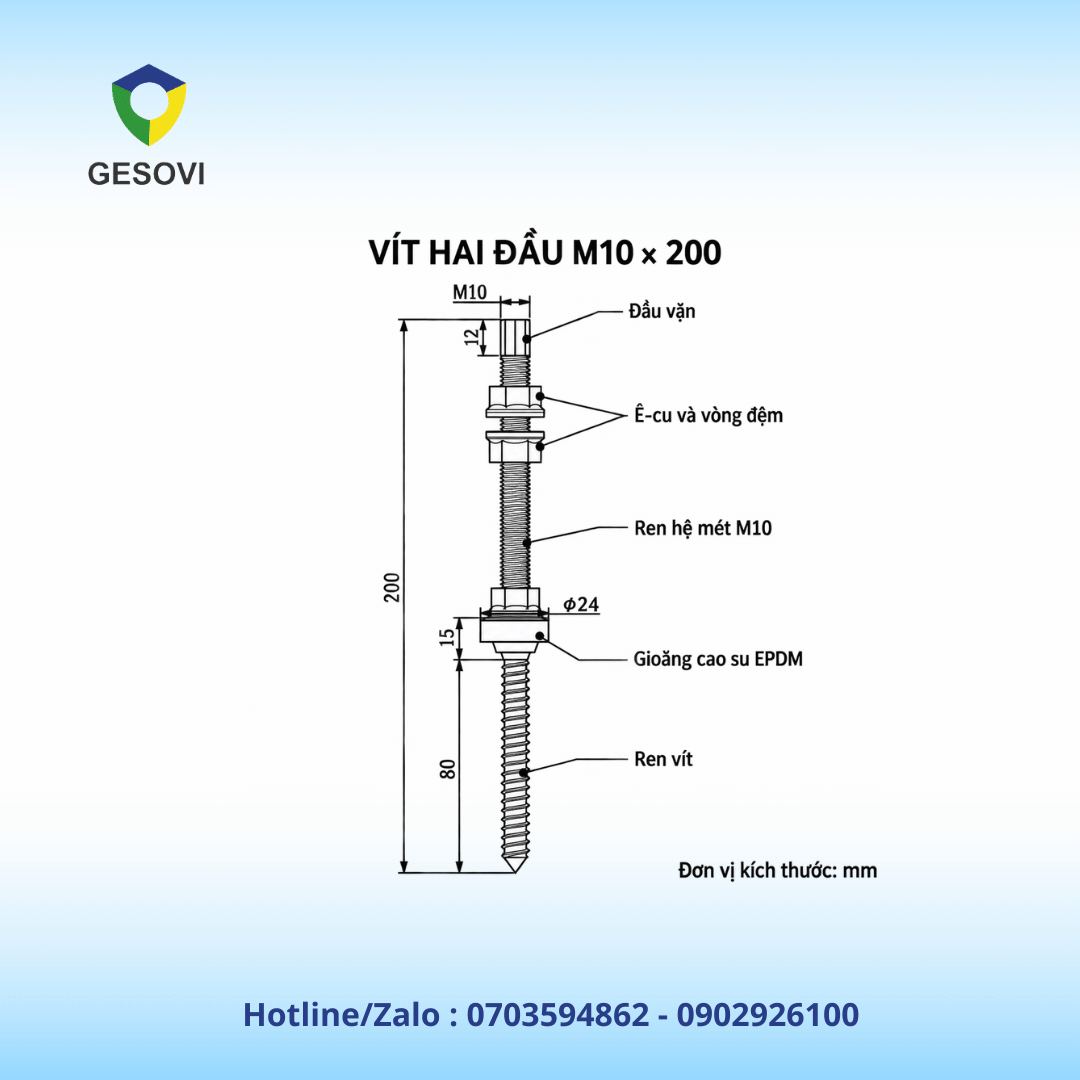

Thông số bu lông hai đầu ren inox 304 M10x200

Thông số kích thước theo bản vẽ. Kích thước 12 mm là chiều dài đoạn đầu vặn, không phải cỡ khẩu. Thành phần bộ bán hàng và vật liệu đai ốc, vòng đệm cần xác nhận khi đặt hàng.

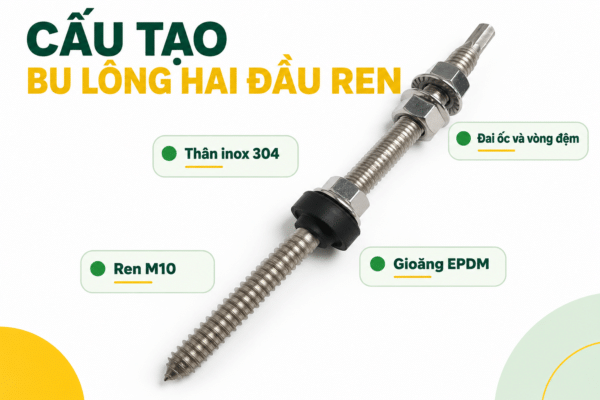

Cấu tạo của sản phẩm

Thân inox 304

Thân bu lông làm bằng inox 304. Khi sử dụng tại khu vực ven biển hoặc môi trường ăn mòn mạnh, cần kiểm tra sự phù hợp của toàn bộ bộ liên kết.

Ren M10 và đai ốc

Phần ren trên giữ pát đỡ bằng đai ốc. Pát cần có lỗ hoặc rãnh phù hợp với bu lông M10 và được lắp đúng hướng dẫn của hệ khung.

Ren vít phía dưới

Phần ren dưới neo vào kết cấu chịu lực. Dạng ren và chiều sâu neo phải phù hợp với vật liệu kết cấu, không chỉ dựa vào chiều dài bu lông.

Gioăng EPDM

Gioăng hỗ trợ làm kín điểm xuyên mái. Cần đặt đúng vị trí và ép vừa đủ, tránh làm lệch, rách gioăng hoặc biến dạng mái.

Ứng dụng trong hệ điện mặt trời

Bu lông hai đầu ren inox 304 M10x200 được dùng cho hệ khung có phương án neo xuyên mái phù hợp. Trước khi chọn, cần kiểm tra vật liệu xà gồ, dạng ren, kích thước pát và yêu cầu tải trọng.

Có thể tham khảo chân L 40x125x8 mm hoặc chân L 40x80x6 mm tại GESOVI. Khả năng ghép với bu lông M10 cần được đối chiếu trước khi mua.

Phụ kiện sử dụng cùng bu lông hai đầu ren

Chọn kẹp theo chiều cao khung pin và phụ kiện theo đúng hệ rail. Với mái phù hợp phương án không xuyên mái, có thể tham khảo kẹp sóng tôn Cliplock 700A.

Cách lắp đặt bu lông hai đầu ren inox 304 M10x200

Bước 1: Kiểm tra kết cấu mái

Xác định vị trí chịu lực và vật liệu neo. Chọn đúng phiên bản bu lông cho kết cấu gỗ hoặc thép.

Bước 2: Đánh dấu điểm lắp

Bố trí điểm neo theo bản vẽ hệ khung. Khoảng cách giữa các bu lông phụ thuộc rail, kết cấu mái và tải trọng.

Bước 3: Chuẩn bị lỗ lắp

Khoan lỗ xuyên mái và lỗ mồi nếu sản phẩm yêu cầu. Dùng đường kính, chiều sâu theo hướng dẫn của nhà sản xuất và làm sạch phoi khoan.

Bước 4: Neo bu lông

Đưa bu lông vào kết cấu bằng dụng cụ phù hợp. Giữ đúng hướng và chiều sâu neo theo thiết kế.

Bước 5: Lắp gioăng EPDM

Đặt gioăng, vòng đệm và đai ốc đúng thứ tự. Ép gioăng tiếp xúc đều với mái, tránh siết quá mức.

Bước 6: Lắp pát và rail

Gắn pát vào phần ren M10, căn chỉnh cao độ và khóa đai ốc. Sau đó liên kết rail bằng phụ kiện tương ứng.

Bước 7: Kiểm tra hoàn thiện

Kiểm tra điểm neo, lực siết, độ thẳng rail và khả năng làm kín trước khi lắp tấm pin.

Lưu ý khi thi công

• Neo vào kết cấu chịu lực, không chỉ dựa vào lớp tôn.
• Dùng đúng loại đầu ren và pát liên kết.
• Tuân theo hướng dẫn về lỗ khoan, chiều sâu neo và lực siết.
• Không siết làm biến dạng mái hoặc hỏng gioăng.
• Số lượng bu lông phải theo thiết kế hệ khung.
• Bảo đảm an toàn khi làm việc trên mái.

Chiều dài 200 mm và đoạn ren dưới 80 mm không phải chỉ dẫn mặc định về chiều sâu neo.

Giá bu lông hai đầu ren inox 304 M10x200 tại GESOVI

Giá phụ thuộc thành phần bộ hàng, loại đầu ren, số lượng và điều kiện giao hàng. Khi mua, cần xác nhận bộ có gồm đai ốc, vòng đệm, gioăng EPDM và pát hay không. Qúy khách hàng đang quan tâm gửi ảnh mẫu hoặc bản vẽ, vật liệu xà gồ, số lượng và địa điểm giao hàng để GESOVI đối chiếu phụ kiện và báo giá.

NHẬN BÁO GIÁ THEO SỐ LƯỢNG TẠI ĐÂY

Website: gesovi.com
Hotline/Zalo: 0703 594 862 hoặc 0902 926 100

Câu hỏi thường gặp ( FAQ)

1. Stockschraube là gì?

Là tên gọi của dạng chi tiết kết hợp ren hệ mét và ren vít. Trong phụ kiện solar, sản phẩm còn được gọi là hanger bolt.

2. M10x200 có nghĩa là gì?

Ren M10 có đường kính danh nghĩa 10 mm; 200 là chiều dài tổng thể 200 mm.

3. Có dùng cho xà gồ thép được không?

Chỉ dùng khi dạng ren và mã sản phẩm được xác nhận phù hợp với kết cấu thép.

4. Gioăng EPDM có giúp chống dột không?

Gioăng hỗ trợ làm kín khi lắp đúng. Hiệu quả còn phụ thuộc hiện trạng mái, vị trí đặt và mức ép gioăng.

5. Sản phẩm có kèm chân L không?

Thành phần bộ hàng cần xác nhận trong báo giá. Chân L hoặc pát liên kết có thể được bán riêng.

6.Cần bao nhiêu bu lông cho một hệ pin?

Số lượng phụ thuộc thiết kế rail, khoảng cách điểm đỡ, kết cấu mái và tải trọng công trình.
